HQ41X球形止回閥
HQ41X球形止回閥

HQ41X球形止回閥

HQ41X球形止回閥采用橡膠包裹球為閥瓣，在介質的作用下，可在閥體的整體式滑道上做上下滾動，從而打開或關閉閥門，密封性能好，消聲關閉不產生水錘。

在線訂購
產品詳情

  • HQ41X球形止回閥 產品說明

產品型號：HQ41X

產品口徑：DN50-350mm

產品壓力：1-2.5MPa

產品材質：鑄鐵、鑄鋼、不銹鋼

適用介質：水

適用溫度：0℃-80℃


  • HQ41X球形止回閥 設計標準

設計與制造標準

GB/T 12238-89

法蘭連接標準

GB/T 17241

壓力試驗

GB/T13927


  • HQ41X球形止回閥 主要零件材料

零件名稱
材質
閥體
鑄鐵、鑄鋼、不銹鋼
球
碳鋼、不銹鋼+丁腈橡膠


  • HQ41X球形止回閥 主要技術參數


型號
公稱壓力（MPA）
殼體試驗壓力（MPA）
密封試驗壓力（MPA）
閥體、閥蓋材料
HQ41X-10
1.0
1.5
1.1
H200
HQ41X-16
1.6
2.4
1.76



  • HQ41X球形止回閥 外形尺寸

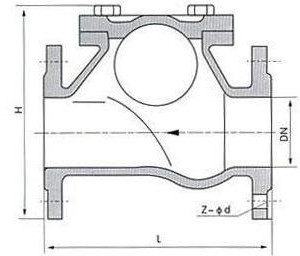

HQ41X球形止回閥(圖1)

公稱通徑DN(mm)
L
H
50
180
180
65
200
210
80
260
245
100
300
280
125
350
335
150
400
400
200
500
495
250
600
600
300
700
715
350
800
820
