螺紋薄膜型減壓閥
螺紋薄膜型減壓閥

螺紋薄膜型減壓閥

螺紋薄膜型減壓閥特別適用于進口壓力變化大,出口流量變化大,需要出口壓力較好穩定的管路。

在線訂購
產品詳情

  • 螺紋薄膜型減壓閥 產品說明

螺紋薄膜型高靈敏度減壓閥特別適用于進口壓力變化大,出口流量變化大,需要出口壓力較好穩定的管路。

螺紋薄膜型高靈敏度減壓閥和同類減壓閥相比,膜片對下游壓力變化的傳感特別明顯,下游壓力的微小變化(例如0.01MPa)都將引起膜片和閥芯明顯的調節動作,從而大大提高了穩壓功能。

螺紋薄膜型高靈敏度減壓閥屬于直接作用式薄膜彈簧減壓閥，其突出特點是大大加大了膜片工作面積，因此，和同類減壓閥相比，膜片對下游壓力變化的傳感特別明顯，下游壓力的微小變化（例如0.01MPa）都將引起膜片和閥芯明顯的調節動作，從而大大提高了穩壓功能。



  • 螺紋薄膜型減壓閥 性能指標

公稱壓力(Mpa)

1.6

殼體試驗壓力(Mpa)*

2.4

密封試驗壓力(Mpa)

1.6

最高進口壓力(Mpa)

1.6

出口壓力范圍(Mpa)

0.03-1.0

壓力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

滲漏量

GB12245-1989



  • 螺紋薄膜型減壓閥 零件材質

零件名稱

零件材料

閥體 閥蓋

WCB

閥座

2Cr13

閥瓣

2Cr13

閥桿

2Cr13

膜片

1Cr18Ni9Ti

調節彈簧

60Si2Mn



  • 螺紋薄膜型減壓閥 流量系數

DN

15(1/2")

20(3/4")

25(1")

32(1-1/4")

40(1-1/2")

50(2")

Cv

1.2

2.2

4

7

12

19

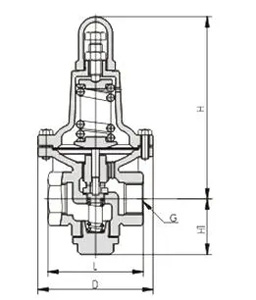

  • 螺紋薄膜型減壓閥 連接尺寸


DN

G

L

H1

H

D

15(1/2")

Rc1/2"

95

55

170

100

20(3/4")

Rc3-4"

95

55

170

100

25(1")

Rc1"

100

60

190

120

32(1-1/4")

Rc1-1/4"

165

75

220

150

40(1-1/2")

Rc1-1/2"

190

90

250

180

50(2")

RG2"

200

110

300

220
