鍛鋼Y型過濾器
鍛鋼Y型過濾器用來消除介質中的雜質，以保護閥門及設備的正常使用。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線
服務熱線
公稱通徑：DN15-DN50
公稱壓力：800LB-1500LB
連接方式：承插焊、螺紋、法蘭
閥體材質：A105、LF2、F11、F22、304、304L、316、316
GL61Y鍛鋼Y型過濾器適合在高壓的場合使用，是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
設計制造 | BS5352 MSS SP-118 |
承插口尺寸 | ANSI B16.11，JB/T1751 |
螺紋端尺寸 | ANSI B1.20.1，JB/T7308 |
對焊端尺寸 | ANSI B16.25，JB/T12224 |
法蘭端尺寸 | ANSI B16.5，JB79 |
閥門檢查和試驗 | API 598，GB/T13927，JB/T9092 |

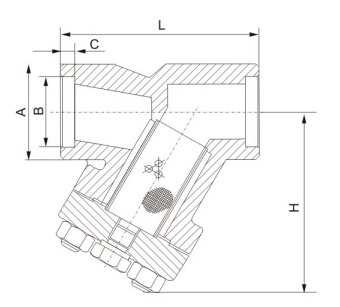

公稱通徑 (DN) | L | H2 | A | B | C |
15 | 100 | 120 | 40.5 | 22.2 | 9.6 |
20 | 100 | 120 | 40.5 | 27.7 | 12.7 |
25 | 120 | 140 | 51 | 34.5 | 12.7 |
32 | 140 | 130 | 56 | 42.6 | - |
40 | 140 | 155 | 66 | 49.1 | 12.7 |
50 | 170 | 198 | 83 | 61.1 | 15.9 |
65 | 200 | 180 | 90 | 76.8 | - |
80 | 290 | 230 | 110 | 89.8 | - |
