高低藍式過濾器
高低藍式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線
服務熱線
公稱通徑：DN15-DN600
公稱壓力：1.0MPa-6.4MPa
適用溫度：-20℃-425℃
閥體材質：碳鋼、鑄鋼、不銹鋼等
連接方式：法蘭連接、螺紋連接、焊接
濾網材質：不銹鋼
墊片材料：PTFE、金屬纏繞墊、丁晴橡膠等
閥門壓力試驗 | GB/T13927-1992 |
閥門結構長度 | GB/T1221-1989 |
閥門標志 | GB/T1220-1989 |

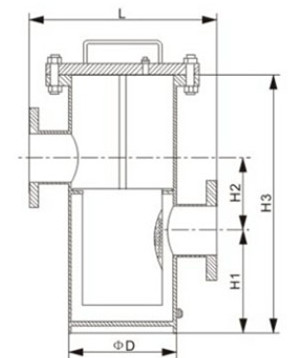

通徑 | L | D1 | H1 | H2 | H3 | |
DN25 | 1" | 220 | 89 | 110 | 70 | 280 |
DN32 | 1-1/4" | 220 | 89 | 110 | 70 | 285 |
DN40 | 1-1/2" | 280 | 108 | 120 | 100 | 340 |
DN50 | 2" | 280 | 108 | 120 | 100 | 340 |
DN65 | 2-1/2" | 330 | 140 | 160 | 110 | 400 |
DN80 | 3" | 340 | 159 | 180 | 140 | 460 |
DN100 | 4" | 420 | 219 | 220 | 170 | 550 |
DN125 | 5" | 500 | 273 | 310 | 220 | 720 |
DN150 | 6" | 500 | 273 | 310 | 220 | 720 |
DN200 | 8" | 560 | 325 | 390 | 280 | 900 |
DN250 | 10" | 660 | 426 | 480 | 320 | 1070 |
DN300 | 12" | 750 | 478 | 640 | 400 | 1360 |
