Q941PPL電動高溫法蘭球閥
Q941PPL電動高溫法蘭球閥
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線
服務熱線
產品型號：Q941M/F
產品口徑：DN15-200mm
產品壓力：1.6-6.4MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
產品應用：水、蒸汽、油品
型號 | 公稱壓力(MPa) | 強度試驗壓力(MPa) | 密封試驗壓(MPa) | 適用溫度(℃) | 適用介質 |
Q941M/F-16C/P | 1.6 | 2.4 | 1.8 | -28～+600 (M/F) | 導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 |
Q941M/F-16C/P | 2.5 | 3.8 | 2.8 | -28～+600 (PPL） |
零部件名稱 | 材料 |
閥體 | 球墨鑄鐵、碳素鋼、鑄不銹鋼 |
密封圈 | (M/F)耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃ |
球 | 不銹鋼 |
填料 | 聚四氟乙烯 |
填料壓蓋 | QT450－10球墨鑄鐵 |
閥桿 | 碳素鋼、鉻不銹鋼 |
手柄 | 碳鋼 |

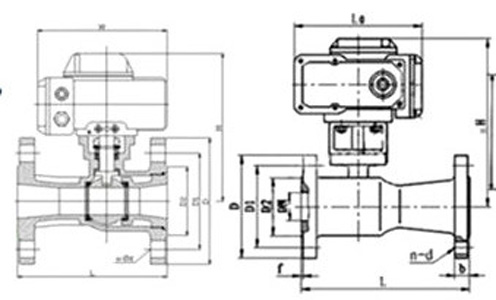

型號 | 規格 | 尺寸 | ||||||
L | D | D 1 | D 2 | z-φd | H | b | ||
QJ941M/F-16 | 15 | 130 | 95 | 65 | 45 | 4-14 | 85 | 14 |
20 | 150 | 105 | 75 | 55 | 4-14 | 95 | 16 | |
25 | 160 | 115 | 85 | 65 | 4-14 | 103 | 16 | |
32 | 180 | 135 | 100 | 78 | 4-18 | 105 | 18 | |
40 | 200 | 145 | 110 | 85 | 4-18 | 120 | 18 | |
50 | 230 | 160 | 125 | 100 | 4-18 | 195 | 20 | |
65 | 290 | 180 | 145 | 120 | 4-18 | 195 | 20 | |
80 | 310 | 195 | 160 | 135 | 8-18 | 215 | 22 | |
100 | 350 | 215 | 180 | 155 | 8-18 | 253 | 24 | |
