電動衛生級蝶閥
電動衛生級蝶閥

電動衛生級蝶閥

電動衛生級蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。

在線訂購
產品詳情

  • 電動衛生級蝶閥 產品說明

產品型號：D911X、D921X、D961X、D981X

公稱通徑：DN15-DN150

公稱壓力：1.6MPa

適用溫度：-20℃-120℃

適用介質：水、油

閥體材質：不銹鋼


  • 電動衛生級蝶閥 設計標準

設計標準

GB/T2238-1989

法蘭連接尺寸標準

GB/T9113.1-2000、GB/T9115.1-2000

結構長度標準

GB/T12221-1989


  • 電動衛生級蝶閥 主要零件材質

零件名稱

材料

閥體

304、316、316L

蝶板

304、316、316L

密封圈

硅橡膠、氟橡膠、聚四氟

閥桿

304、316、316L

填料

硅橡膠、氟橡膠、聚四氟


  • 電動衛生級蝶閥 性能參數

公稱通徑

DN（mm）

15～150

公稱壓力

PN（MPa）

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

適用溫度

≤80℃

適用介質

空氣、水、蒸氣、油品等

連接形式

快裝式、卡箍式、外螺紋、焊接式

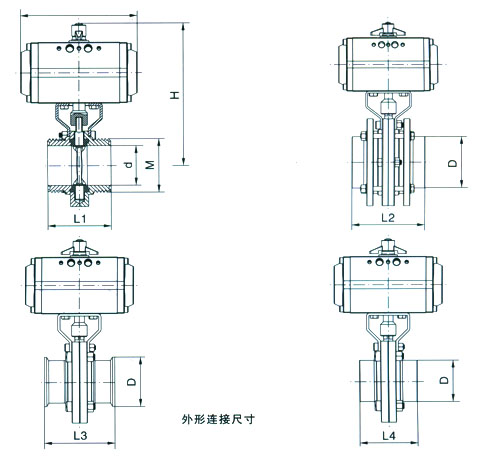

  • 電動衛生級蝶閥 外形尺寸

                                                                電動衛生級蝶閥(圖1)

規格WD921XWD976XWD981XWD961XL0H
ISOL1DML2DdL3DdL4Dd
20---1007819.05667850.5667819.05141157
25667840×1/61007825.5667850.5667825.4141157
32667848×1/61007831.8667850.5667831.8141157
38708660×1/61008638.1708650.58708638.1141157
517610270×1/610410250.876102647610250.8141171
638011585×1/611211563.58011577.58011563.5141169
768412898×1/611212876.184128918412876.1159194
89---12013988.9901391069013988.9159200
102104159132×1/6128155101.6102155119102155101.6211220
108---128159108108159119108159108211223
